Визуализация некоторых факторов
Нас в первую очередь интересовали параметры крови, входящие в 1-ю группу, в частности поведение Циркулирующих иммунных комплексов.
График 1
Зависимость между Т-лимфоцитами, Т-хелперами и ЦИК. 1-мальчики, 2-девочки. Видно вытянутое облако, в частности показывающее, что данная 3-D зависимость более присуща мальчикам, у девочек же все эти параметры более выше.
Правда на графике Т-лимфоциты и Т-хелперы у девочек и мальчиков работают “неодвременно”. Возможно это связано с возрастом. По крайней мере, раньше [1] с помощью анализа зависимостей в факторах было показано, что у мальчиков четко прослеживается связь числа Т-лимфоцитов с возрастом. В то время как уровень Ig у мальчиков выше, чем у девочек. Поэтому при снижении клеточной защиты и незрелости гуморальной – риск развития БА выше у мальчиков, чем у девочек. В то время как в школьном возрасте, при длительном течении БА, заболевание протекает тяжелее у девочек в связи с более низкими возможностями гуморального иммунитета у них, по сравнению с мальчиками.
Выбрав некоторых детей по высокому значению фактора (отфильтровав выборку) мы получили примерную линию зависимости между Т-клетками и ЦИК.

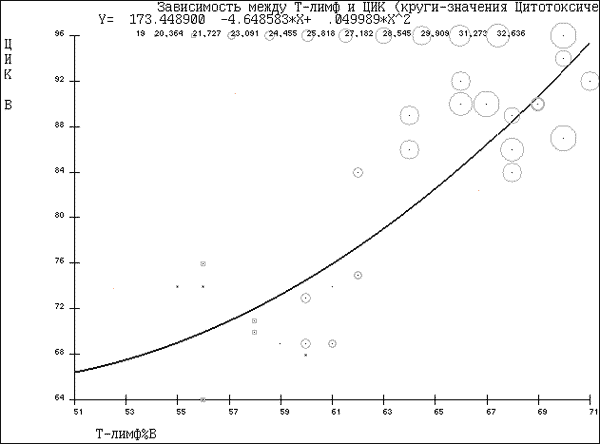

График 2
Уравнение регрессии между Т-лимфоцитами и ЦИК (дети с БА, при выписке). Круги – значения цитотоксических клеток при выписке.
Отметим что при проведенном адекватном лечении у детей с БА не только повышаются некоторые параметры крови [1], но и улучшается структура взаимозависимостей, коэффиценты корреляции, в конце концов увеличивается значение конкретного фактора, как например, видно из 3х мерного графика 2, где мы видим что с увеличением Т-клеток увеличиваются и ЦИК и цитотоксические клетки. Все параметры здесь входят в 1 группу. График с такими же параметрами крови у детей при поступлении в стационар мы не приводим из-за его неявной выраженности.
Приведем еще график, показывающий зависимость параметров крови характеризующих 1 группу
График 3
Зависимость между IgM, цитотоксическими клетками и Т-серией (1-мальчики, 2-девочки с БА)
У мальчиков с БА прослеживается более выраженная связь, чем у девочек между IgM и цитотоксическими клетками, что говорит о ведущей роли в генезе заболевания острой фазы аллергического воспаления, в то время как у девочек увеличивается роль поздней фазы аллергии за счет действия IgE и эозинофилов.
|
